DisplayPort

DisplayPort
Tip	Conector audio/video digital
Istoricul producției
Proiectant	VESA, Maxell, Lattice, Philips, Sony[1]
Proiectat	mai 2006
Producător	Mai mulți
Produs	2008–prezent
Înlocuit	DVI, VGA, SCART, RGB Component
Înlocuit de	Fără
Specificații generale
Lungime	Variat
Schimb la cald	Da
Extern	Da
Semnal audio	facultativ; 1–8 canale, 16 sau 24-biți linear PCM; 32–192 viteza de prelevare kHz; rată de biți maximă 36,864 kbit/s (4,608 kB/s)
Semnal video	Opțional, rezoluție maximă limitată de lățimea de bandă disponibilă
Pini	20 de pini pentru conectori externi pe computere desktop, laptop, plăci grafice, monitoare etc. și 30/20 pins pentru conexiuni interne între motoare grafice și panouri plate încorporate.
Electric
Semnal	+3.3 V
Max. voltaj	16.0 V
Max. curent	0.5 A
Data
Semnal de date	Da
Rata bit	1.62, 2.7, 5.4, or 8.1 Rata de date Gbit/s pe banda; 1, 2 sau 4 benzi; (efectiv total 5.184, 8.64, 17.28, or 25.92 Gbit/s pentru 4-linie de bandă); 1 Mbit/s sau 720 Mbit/s pentru canalul auxiliar.
Protocol	Mini-pachet

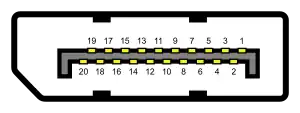

Pin ieșire
	Conector extern (partea sursă) pe PCB
	This is the pinout for source-side connector, the sink-side connector pinout will have lanes 0–3 reversed in order; i.e., lane 3 will be on pin 1(n) and 3(p) while lane 0 will be on pin 10(n) and 12(p).; Pins 13 and 14 may either be directly connected to ground or connected to ground through a pulldown device.;

DisplayPort (DP) este o interfață de afișare digitală dezvoltată de un consorțiu de producători de computere și cip (în special Maxell, Lattice, Philips și Sony [1]) și standardizată de Asociația Video Electronics Standards Association (VESA). Interfața este folosită în principal pentru a conecta o sursă video la un dispozitiv de afișare, cum ar fi un monitor de computer, și poate transporta, de asemenea, audio, USB și alte forme de date.[2] DisplayPort a fost proiectat pentru a înlocui VGA, DVI și FPD-Link. Interfața este compatibilă reversibil cu alte interfețe, cum ar fi HDMI și DVI, prin utilizarea de adaptoare active sau pasive.
